一、基本定義對比

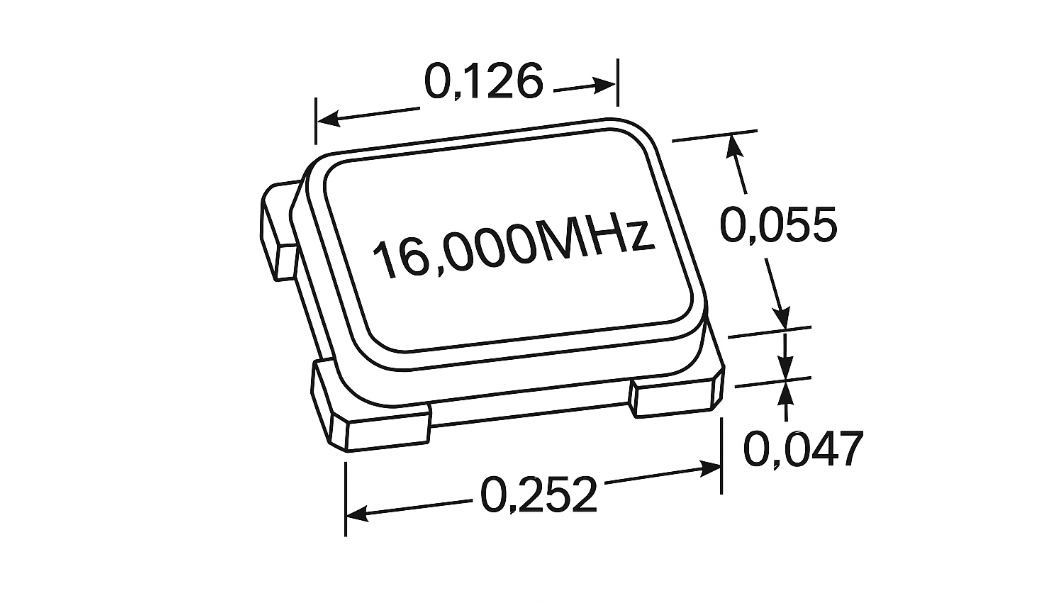

項目晶體（Crystal）晶振（Oscillator）中文名稱石英晶體諧振器石英晶體振蕩器英文名稱Crystal / Crystal ResonatorCrystal Oscillator內部結構僅包含石英晶體片及電極封裝含有晶體 + 放大電路 + 穩壓及溫補電路等是否能單獨振蕩? 不能，需要外部電路（如MCU內置振蕩電路）? 可以獨立輸出時鐘信號輸出信號無（需外電路激勵）有（方波或正弦波時鐘信號）常見外形HC-49、SMD-3225、SMD-2520等有金屬殼封裝、有源SMD封裝常見標識標示頻率，如“16.000MHz”標示頻率與供電，如“16MHz 3.3V”

二、工作原理區別

1. 晶體（Crystal）

本質是一個壓電諧振器。

石英晶體在交變電場作用下，會產生機械振動；反之，機械振動也能產生電信號。

這種特性形成了一個高Q值諧振電路，頻率極其穩定。

但它不能自激振蕩，必須和放大電路配合使用（例如MCU的XTAL1/XTAL2引腳）。

例如：

單片機 + 晶體 + 兩個電容 ＝ 外部時鐘振蕩回路。

2. 晶振（Oscillator）

晶振是一個帶放大器和穩壓電路的完整振蕩系統。

內部包含：

石英晶體（用于設定頻率）

放大電路（用于維持振蕩）

穩壓電路（穩定輸出）

有時還有溫度補償（TCXO）、電壓控制（VCXO）等功能。

供電后即可輸出穩定的時鐘信號，不需要額外的電路。

三、種類與封裝區別

類型描述典型封裝應用無源晶體（Crystal）僅晶體，無放大電路49S、49SMD、2520、3225等MCU、FPGA、通信設備內部振蕩回路有源晶振（Oscillator）含驅動電路，直接輸出時鐘SMD7050、SMD5032等網絡設備、工業控制主板、時鐘分配芯片TCXO（溫補晶振）有溫度補償電路，精度更高SMD3225、5032GPS、通信系統OCXO（恒溫晶振）內置恒溫控制電路金屬封裝、體積大基站、精密測試設備VCXO（壓控晶振）可通過電壓微調頻率SMD封裝PLL系統、射頻同步

四、連接與電路區別

無源晶體使用方式：

      ┌─────────────┐

      │   MCU/IC    │

XTAL1──┤             ├──XTAL2

      └────┬───┬────┘

           │   │

          C1  C2

           │   │

          GND GND

MCU內部提供放大反饋回路，晶體和電容形成諧振。

有源晶振使用方式：

       +Vcc

         │

         │

       [晶振模塊]

         │

        OUT ─────→ MCU 時鐘輸入

         │

        GND

只需提供電源，輸出時鐘信號即可直接使用。

五、性能對比

性能指標無源晶體有源晶振精度約±20~50ppm可達±0.5~±2ppm（TCXO）啟動時間較慢（依賴電路）快（內部電路優化）功耗極低稍高價格便宜較貴外部電路必須不需要穩定性中高輸出類型無CMOS、HCMOS、TTL、正弦波等

六、實際應用舉例

應用場景選擇說明單片機（如STM32、AVR）無源晶體 + 兩電容由MCU內部放大器振蕩網絡設備、路由器有源晶振（25MHz/50MHz）提供以太網PHY時鐘GPS模塊TCXO需要高頻率穩定度通信基站、測試儀OCXO對溫度與長期穩定性要求極高

七、總結一句話：

晶體（Crystal）是“諧振元件”，晶振（Oscillator）是“完整的時鐘源”。

所以：

若你要提供時鐘信號 → 選“晶振”；

若你要配合MCU的外部振蕩電路 → 選“晶體”。
